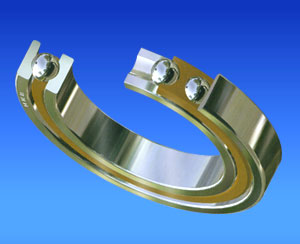

产品介绍： 角接触球轴承可以同时承受径向载荷和轴向载荷，单列角接触球轴承只能承受单方向轴向载荷，因此一般都常采用成对安装。成对使用时，以预先调整好间隙的配对角接触球轴承最为方便。保持架的材质有黄铜、合成树脂等，依轴承形式、使用条件而区分。
单列角接触球轴承背对背的配对形式，可承受两个方向的轴向载荷，同时可承受径向载荷。
|
|
单列／配对角接触球轴承 |
|
|
组配方式 |
|
|
背对背(DB) |
面对面(DF) |
串联(DT) |
|
载荷方向 |
|
|
|
|
串联 |
大 |
中 |
小 |
|
系列 |
|
接触角
15° 25° |
接触角
40° |
轴承内径 |
|
7000C、AC |
|
10—600 |
|
7200C、AC |
7200B |
10—600 |
|
7300C、AC |
7300B |
10—600 |
|
双列角接触球轴承 |
|
系列
接触角30° |
轴承内径(mm) |
派生结构 |
|
3200A |
10—600 |
2RS、2Z、N |
|
3300A |
10—600 |
2RS、2Z、N |
|
3200 |
10—600 |
2RS、2Z、N |
|
3300 |
10—600 |
2RS、2Z、N |
轴承内圈为分离型，可承受两个方向的轴向载荷。
|
四点接触球轴承 |
|
系列
接触角35° |
轴承内径(mm) |
|
QJ200 |
10-600 |
|
QJ300 |
10-600 |
|
QJF100 |
100-60 |
|
QJF200 |
100-600 | |
|
|
|
|
|
 |
|
